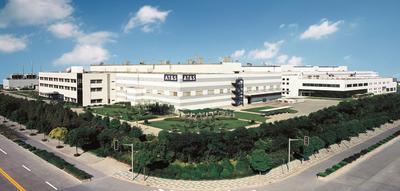

在外高桥保税区的一片现代化厂房中，奥特斯上海工厂的技术团队正忙碌而有序地推进着新一代高端印制电路板（PCB）的研发与生产。作为全球领先的高端电子互连解决方案供应商，奥特斯在上海的布局不仅是其全球战略的重要一环，更见证了上海作为科技创新高地的集聚效应。奥特斯上海工厂首席技术官（CTO）接受本刊专访，分享了上海工厂的技术服务特色、创新实践以及对未来的展望。

记者：首先请介绍一下奥特斯上海工厂目前的技术定位与主要服务领域。

CTO： 奥特斯上海工厂主要专注于高端互连产品的制造与技术解决方案，服务于移动设备、汽车电子、工业控制以及医疗电子等高精尖领域。我们的核心优势在于能够为客户提供从设计支持、原型制作到批量生产的全链条技术服务。特别是在高密度互连（HDI）和任意层互连（AnyLayer）技术方面，上海工厂拥有世界级的工艺能力和经验丰富的工程团队，可以快速响应客户对复杂设计和严格可靠性的需求。

记者：与奥特斯其他全球工厂相比，上海工厂在技术服务方面有哪些独特之处？

CTO： 上海工厂的最大特点在于“贴近客户、快速迭代”。中国尤其是长三角地区汇聚了大量领先的终端设备制造商和芯片设计公司，我们与客户的物理距离非常近，这使得技术团队能够深入客户研发一线，早期介入产品设计，共同解决信号完整性、散热管理、小型化等挑战。上海工厂配备了先进的CNC加工、激光钻孔、精密电镀和自动光学检测等设备，并建立了完整的可靠性测试实验室，可以做到24小时内响应客户的技术咨询和样品需求。这种“技术+速度”的组合，让我们在瞬息万变的市场中帮助客户抢占先机。

记者：当前电子行业正面临新材料、新工艺的快速演进，上海工厂在技术创新方面做了哪些投入？

CTO： 我们始终将研发放在首位。近三年来，上海工厂年均研发投入增长超过15%。重点方向包括：面向5G/6G的高频高速材料加工技术、用于新能源汽车的高可靠性厚铜技术、以及适应可穿戴设备需求的超薄柔性板技术。我们积极推动智能制造转型，引入大数据分析和AI视觉检测，不断提升良率与生产效率。例如，我们自主开发的一套工艺参数智能优化系统，可以将新产品导入周期缩短30%以上。这支本土化率超过95%的技术团队，是我们持续创新的底气所在。

记者：在您看来，上海及长三角地区的产业环境对奥特斯的技术服务起到了怎样的支撑作用？

CTO： 上海的营商环境、人才政策、供应链配套以及政府对高新技术企业的支持，都是我们成长为区域技术中心的关键因素。外高桥保税区的通关便利和物流效率，保证了我们进口原材料和出口成品能够快进快出。周边聚集的化学品、设备维护、检测服务等供应商，让我们的技术服务生态更加完整。更重要的是，这里每年培养大量微电子和材料专业的优秀毕业生，为团队注入了新鲜血液。

记者：未来三到五年，奥特斯上海工厂的技术服务蓝图是怎样的？

CTO：我们的目标很明确：成为奥特斯全球网络中面向高端汽车电子和医疗电子的技术卓越中心，同时在绿色制造和数字化服务上树立标杆。具体来说，一方面我们将继续深化与头部客户的联合创新，参与其下一代产品的早期定义；另一方面，我们会将技术服务向外延伸，为客户提供从可制造性设计（DFM）到失效分析的全方位支持。我们将大力推进碳中和工厂建设，通过工艺优化和可再生能源使用，降低单位产品碳足迹，让技术服务不仅体现在性能上，也体现在对环境的责任上。

记者：请您对关注奥特斯技术服务的合作伙伴和年轻工程师们说几句话。

CTO：技术服务的本质是成就客户。我们非常珍惜与每一位合作伙伴的信任关系。对于年轻工程师，我想说：奥特斯上海工厂是一个能让你快速成长、接触最前沿互连技术的平台。不需要害怕挑战，每一个技术难题背后都藏着创新的机会。欢迎大家加入我们，一起用技术连接世界，驱动未来。

感谢您接受我们的专访！(本报记者 林一 上海报道)
